نحوه ترسیم نمودار پارتو در اکسل

Exceliha.Ir بازدید : 1903 شنبه 10 بهمن 1394 نظرات (0)

نمودار پارتو یکی از نمودارهای مهم در تحلیل داده هاست که در اون عوامل ایجاد یک متغیر به ترتیب اهمیت نشان داده می شوند. فرض کنید که متغیر موردنظر ما میزان توقف خط تولید بر حسب دقیقه باشه که در یک جدول به ما داده شده. در این مطلب قصد داریم روش رسم نمودار پارتو در اکسل رو برای این متغیر با هم بررسی کنیم.

برای اینکه بتوانید نموداری همانند نمودار زیر داشته باشید با ما در این آموزش همراه باشید :





فرض کنید اطلاعات بدست اومده از گزارشات مربوط به عوامل توقف خط تولید به شکل جدول زیر باشه

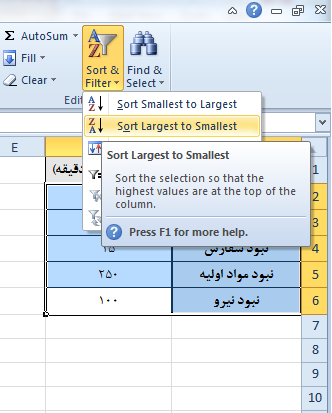

در اولین گام باید اطلاعات موجود در جدول برحسب میزان توقف به صورت نزولی مرتب بشن. برای اینکار ستون میزان توقف رو انتخاب میکنیم و از تب HOME گزینه sort & filter رو انتخاب میکنیم و گزینه sort largest to smallest رو کلیک میکنیم.



سپس اطلاعات شما به صورت جدول زیر مرتب خواهد شد :



بعد از اون شما باید یک ستون ایجاد کنید با نام ستون توقف تجمعی ،  این میزان توقف تجمعی برای بیشترین عامل توقف برابر زمان توقف خودش و برای کم اهمیت ترین عامل بروز توقف برابر جمع مجموع تمام توقفات خواهد بود. برای اینکار در مقدار سلول C2 رو  B2=  قرار میدیم و مقدار سلول C3 رو  C2+B3=  قرار میدیم. حالا فرمول سلول C3 رو در سلول های C4 تا C6 کپی میکنیم. نتیجه جدول زیر میشه.



حالا باید یک ستون برای محاسبه درصد تجمعی عوامل بروز توقف ایجاد کنیم. برای اینکار باید توقف تجمعی هر عامل رو بر توقف کل تقسیم کنیم پس مقدار سلول D2 رو  C2/$C$6=  قرار میدیم. برای اینکه هنگام کپی کردن فرمول، سلول C6 در مخرج کسر ثابت بمونه از مقداردهی مطلق استفاده میکنیم. مقدار سلول D2 رو در سلول های D3 تا D6 کپی میکنیم. حالا باید جدولی مشابه جدول زیر داشته باشیم.



برای اینکه ستون درصد تجمعی خواناتر باشه باید اون رو از حالت کسری به درصد تبدیل کنیم. برای اینکار ستون درصد تجمعی رو انتخاب میکنم و راست کلیک میکنیم و در منوی باز شده گزینه format cells رو کلیک میکنیم. حالا فرمت سلول ها رو مطابق شکل زیر روی percentage میزاریم و با صفر کردن مقدار Decimal places مقدار تعداد ارقام اعشار درصد تجمعی رو صفر میکنیم.

بعد از انجام تغییرات بالا اعداد ستون درصد تجمعی به صورت درصد نمایش داده میشن. خب حالا اعداد ما آماده هستند و فقط باید با اونها نمودارمون رو ترسیم کنیم. برای رسم نمودار پارتو ستون های علت توقف، میزان توقف و درصد تجمعی رو انتخاب میکنیم و بعد از تب INSERT و قسمت نموداری ستونی گزینه Clustered Column رو انتخاب میکنیم تا نمودار زیر ایجاد بشه:





یکی از مستطیل های ابی رنگ مربوط به سری میزان توقف رو با ماوس انتخاب میکنیم و بعد راست کلیک میکنیم و گزینه Change Series Chart Type رو کلیک میکنیم. در پنجره ای که باز میشه برای سری درصد تجمعی تیک Secondary Axis رو فعال میکنیم و Chart Type رو هم به گزینه Line with Markers تغییر میدیم. حالا تغییرات رو اوکی میکنیم تا نمودار ما به شکل زیر دربیاد.



خب نمودار ما تقریبا آماده است فقط برای اینکه ظاهر زیباتری پیدا کنه بازه محور سمت راست نمودار رو باید به صفر تا صد تغییر بدیم. برای اینکار محور سمت راست رو انتخاب کرده و راست کلیک میکنیم. در منوی باز شده روی گزینه Format Axis کلیک میکنیم و در قسمت Axis Options گزینه Maximum رو از 1/2 به 1 تغییر میدیم. خب نمودار پارتو آماده است.





امیدوارم که این مطلب برای شما مفید واقع بشه
